| 关键词：花岗石V型块,花岗石V型架,大理石V型块,大理石V型架 |
| | 摘要： | | 花岗石V型块,花岗石V型架,大理石V型块,大理石V型架采用优质“济南青”石料经机械加工和手工精磨制成，具有精度高、寿命长、耐酸碱、不易变形等优点，适用于机械加工、零部件制造行业的精密检验、精密测量和精密划线、定位工作。 |
|

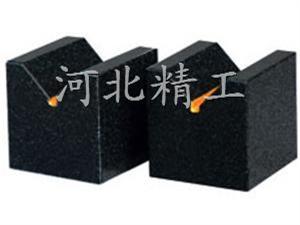

花岗石V型块,花岗石V型架,大理石V型块,大理石V型架采用优质“济南青”石料经机械加工和手工精磨制成，具有精度高、寿命长、耐酸碱、不易变形等优点，适用于机械加工、零部件制造行业的精密检验、精密测量和精密划线、定位工作。
精度：000级-1级
执行标准:GB4987-85
检测圆柱体的理想工具。表中的形位公差指底面的平面度和V型槽的轴线对底面的平行度。如果需要，其它面也可根据需要加工精度。规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽侧面对端面对称度 | V型槽侧面对底面垂直度 | 一对V型块对底面的高度差 | 精度等级 | 0级 | 1级 | 0级 | 1级 | 0级 | 1级 | 0级 | 1级 | 0级 | 1级 | 0级 | 1级 | 0级 | 1级 | 63×63×90° | 1.5 | 3 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 | 100×100×90° | 2 | 4 | 4 | 8 | 4 | 8 | 8 | 16 | 8 | 8 | 4 | 8 | 5 | 10 | 160×160×90° | 2.5 | 5 | 5 | 10 | 5 | 10 | 10 | 20 | 10 | 10 | 5 | 10 | 6 | 12 |
|
|
|
