齿轮跳动检查仪详细内容介绍information
齿轮跳动检查仪,齿轮跳动检测仪,齿轮径向跳动检查仪主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动误差，△Fr同时也可以用于测量回转类零件的径向跳动误差。齿轮跳动仪测定齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的_接触。

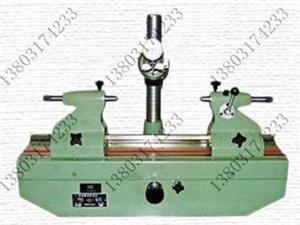

安置在仪器底座16上的台面15，可用胶木手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定。在台面上的左右顶针架4、12可沿台面上的基面作纵向移动，可用胶木螺母14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使侧头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开紧固螺钉17测量支架8可相对于测量座在垂直平面内作±900的转动。表架23可利用手柄21抬起或放下。
齿轮跳动检查仪,齿轮跳动检测仪,齿轮径向跳动检查仪附件：
1.直角杠杆：供测端面跳动。
2.扳手：供装拆侧头。
3.球形测量头：供直角和水平杠杆用。
4.接头：供接长圆锥测量头。
5.圆锥测量头：供测200压力家，模数1-6mm齿轮。
6.千分表球形测量头：供测圆柱或圆锥径向跳动。
7.水平杠杆：供测内齿和齿轮及内孔径向跳动。
使用直角和水平杠杆时，可用螺杆22将其固定在测量支架8上。
